Ensaio CPT em Duque de Caxias: Perfis Contínuos com Piezocone

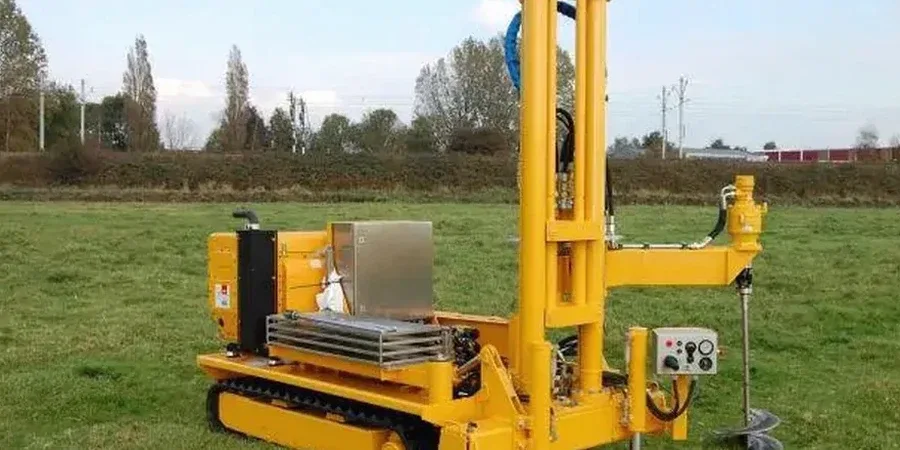

Na ampliação de um galpão logístico no distrito de Campos Elíseos, próximo à Rodovia Washington Luiz, a equipe de sondagem se deparou com uma sequência de argilas moles intercaladas com lentes de areia fina — um perfil típico dos terrenos de baixada na Baixada Fluminense. O ensaio CPT (Cone Penetration Test) foi executado com penetrômetro hidráulico de 20 toneladas, registrando a resistência de ponta e o atrito lateral a cada centímetro, sem amolgamento das camadas. Em Duque de Caxias, onde as fundações competem com solos compressíveis e lençol freático elevado, o piezocone se tornou indispensável para projetos de estacas e radiers que exigem parâmetros de deformabilidade confiáveis. O ensaio, normalizado pela ABNT NBR 16203, permite mapear a estratigrafia com resolução que nenhuma sondagem tradicional consegue alcançar, reduzindo incertezas na estimativa de capacidade de carga.

O ensaio CPT com piezocone em Duque de Caxias entrega um perfil de solo a cada centímetro, eliminando as lacunas de informação que as sondagens espaçadas deixam nos depósitos heterogêneos da baixada.

Abordagem e escopo

O município de Duque de Caxias, com seus 924.624 habitantes distribuídos em uma área de 467 km², assenta-se sobre espessos depósitos quaternários da planície costeira, onde a variabilidade lateral do solo é extrema. A execução do ensaio CPT na região utiliza ponteira elétrica com célula de carga de 100 MPa, registrando simultaneamente a resistência de ponta (qc), o atrito lateral (fs) e, com o cone piezométrico, a poropressão (u2) gerada durante a penetração. Esses dados alimentam a classificação do solo pelo ábaco de Robertson (1986), permitindo identificar lentes de areia saturada que passariam despercebidas em sondagens SPT espaçadas. Nos terrenos do primeiro distrito, onde o nível d'água aflora a menos de 1 metro de profundidade, a dissipação da poropressão registrada pelo CPT-U fornece o coeficiente de adensamento horizontal (Ch), parâmetro-chave para projetos de drenagem vertical com colunas de brita. O equipamento é montado sobre caminhão 4x4 com nivelamento hidráulico, operando em terrenos com inclinação de até 15 graus.

Considerações locais

Operar um penetrômetro hidráulico de 20 toneladas sobre os solos moles de Duque de Caxias exige uma plataforma de trabalho estável — o caminhão de 14 toneladas pode atolar em menos de 20 minutos se a camada superficial não tiver resistência suficiente. Nos bairros de Xerém e Imbariê, onde o solo residual de gnaisse oferece alta resistência à penetração, a ponteira pode atingir a condição de impenetrável antes de alcançar a profundidade de projeto, exigindo a pré-furação com trado helicoidal. Interromper o ensaio sem registrar o motivo exato da parada (qc > 50 MPa ou inclinação da haste superior a 2 graus) invalida o perfil para efeito de cálculo de fundações. O risco operacional mais severo ocorre quando a perfuração atravessa camadas de areia confinadas sob pressão artesiana — a subida súbita de água pelo furo pode desestabilizar a plataforma se o revestimento não for instalado preventivamente. A calibração da ponteira deve ser verificada antes e depois de cada perfil, comparando os valores de referência do anel dinamométrico; desvios superiores a 2% exigem a repetição do ensaio naquele trecho.

Valores típicos

Parâmetro	Valor típico
Profundidade máxima de investigação	35 metros (limitada por impenetrável ou capacidade do equipamento)
Capacidade do penetrômetro hidráulico	20 toneladas (200 kN)
Parâmetros medidos	qc (resistência de ponta), fs (atrito lateral), u2 (poropressão)
Intervalo de registro	10 mm (leitura contínua a cada centímetro)
Célula de carga da ponteira	100 MPa de capacidade, com compensação de temperatura
Velocidade de cravação	20 mm/s ± 5 mm/s, conforme NBR 16203
Sistema de aquisição de dados	Conversor A/D de 24 bits com transmissão digital em tempo real
Classificação do solo	Ábaco normalizado de Robertson (1986) e Robertson (1990) para CPT-U

Serviços técnicos associados

Piezocone Sísmico (SCPT-U)

Ponteira CPT equipada com geofone triaxial para medir a velocidade de ondas cisalhantes (Vs) a cada metro. O perfil de Vs é utilizado na avaliação de liquefação em depósitos de areia saturada, conforme os critérios de Seed & Idriss atualizados, e na classificação sísmica do terreno para a NBR 15421.

Ensaio de Dissipação de Poropressão

Mede a dissipação do excesso de poropressão (u2) com o tempo, após a parada da cravação. Fornece o coeficiente de adensamento horizontal (Ch), parâmetro essencial para dimensionar drenos verticais e estimar recalques por adensamento em aterros sobre argila mole.

Perfil de Condutividade Elétrica

Ponteira CPT com módulo de condutividade que mede a resistividade do solo em tempo real. Identifica plumas de contaminação por hidrocarbonetos ou sais, uma demanda frequente em áreas industriais de Duque de Caxias próximas à REDUC.

Normas técnicas vigentes

ABNT NBR 16203:2013 — Ensaio de piezocone (CPT/CPTu) — Procedimento, ABNT NBR 6484:2020 — Execução de sondagens de simples reconhecimento dos solos, ABNT NBR 6122:2019 — Projeto e execução de fundações, ISSMGE — International Reference Test Procedure for Cone Penetration Test (CPT), Robertson, P.K. (1990) — Soil classification using the cone penetration test. Canadian Geotechnical Journal

Perguntas frequentes

Qual é o custo de um ensaio CPT em Duque de Caxias e o que está incluído?

O ensaio CPT em Duque de Caxias tem custo entre R$410 e R$670 por metro linear, incluindo mobilização do caminhão com penetrômetro hidráulico de 20 toneladas, ponteira piezométrica calibrada, relatório técnico com perfil contínuo de qc, fs e u2, classificação Robertson, e estimativa de parâmetros geotécnicos derivados (resistência não drenada Su, ângulo de atrito efetivo, módulo de deformação). A mobilização de equipamento em áreas de difícil acesso pode ter acréscimo de R$350 a R$500.

Qual a diferença entre o ensaio CPT e a sondagem SPT para um projeto de fundações em solo mole?

A sondagem SPT fornece o índice NSPT a cada metro e recupera amostras deformadas, enquanto o ensaio CPT registra resistência de ponta e atrito lateral a cada centímetro, de forma contínua, sem amolgamento. Em depósitos de argila mole como os de Duque de Caxias, o CPT detecta lentes de areia com 5 cm de espessura que o SPT ignora, fornece a poropressão (u2) para estimar o coeficiente de adensamento, e permite classificar o solo com critérios normalizados. Para fundações profundas, o CPT é recomendado pela NBR 6122 como ensaio complementar ao SPT, especialmente em terrenos com lençol freático elevado.

Em que situações o ensaio CPT não é recomendado em Duque de Caxias?

O ensaio CPT encontra limitação em solos com pedregulhos, matacões ou rocha decomposta com blocos superiores a 5 cm, comuns nos sopés da Serra de Petrópolis, em Xerém. Nesses casos, a ponteira pode sofrer desvio angular acima de 2 graus ou atingir a carga máxima da célula (100 MPa) antes da profundidade de projeto, exigindo a pré-furação com trado ou a substituição por sondagem rotativa. Solos muito compactos com SPT superior a 50 golpes também podem interromper o avanço do cone.
