Tomografia sísmica de refração/reflexão em Duque de Caxias: imagem real do subsolo

Em Duque de Caxias a gente aprendeu que cada metro do subsolo conta uma história diferente. A planície costeira da Baixada Fluminense mistura sedimentos quaternários, lentes de argila mole e presença de lençol freático raso, então achar que a geologia é uniforme é o primeiro erro de quem projeta fundação por aqui. A tomografia sísmica de refração e reflexão permite enxergar essas camadas antes de colocar uma máquina no terreno. Diferente de uma sondagem pontual, o método sísmico entrega um perfil contínuo de velocidades — e a velocidade da onda P e S conversa diretamente com a rigidez do material. Quando o projeto exige precisão, seja para um galpão logístico às margens da Rodovia Washington Luiz ou para uma escavação profunda em área urbana densa, combinamos a sísmica com um ensaio CPT para amarrar os perfis de resistência de ponta com a imagem geofísica, reduzindo incertezas e surpresas na obra.

Mapear a velocidade das ondas sísmicas no subsolo de Caxias é reduzir a margem de erro antes mesmo de a escavação começar.

Abordagem e escopo

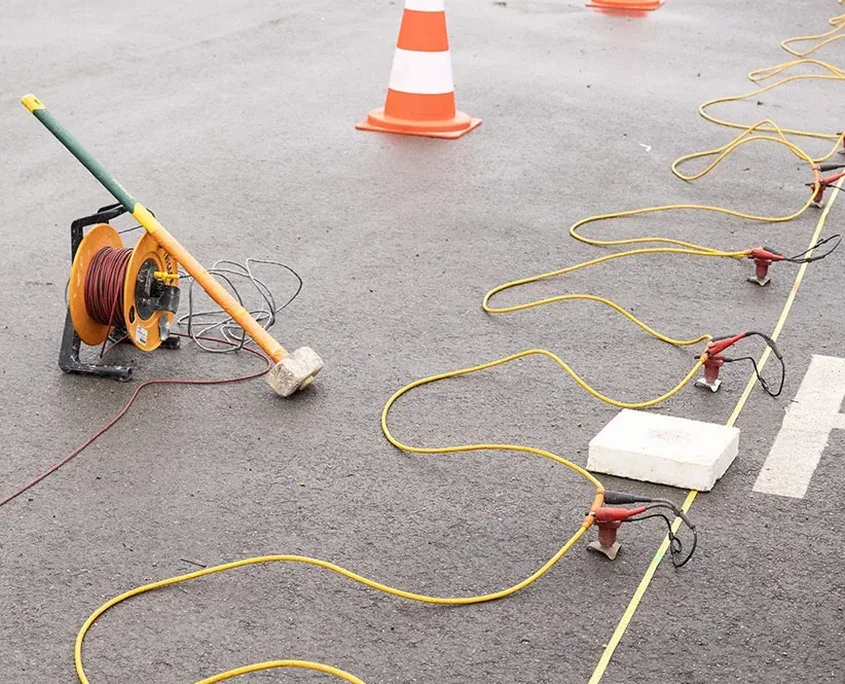

Duque de Caxias tem cerca de 930 mil habitantes e está assentada sobre um pacote sedimentar que pode ultrapassar 100 metros de espessura em alguns pontos do centro e dos bairros próximos ao Rio Sarapuí. Essa realidade geológica faz da tomografia sísmica uma ferramenta estratégica. O levantamento por refração mapeia o topo rochoso e as camadas de solo residual, enquanto a reflexão de alta resolução identifica descontinuidades e falhamentos que afetam a estabilidade de taludes e aterros. A aquisição em campo usa geofones de 4.5 Hz ou 10 Hz e fonte de impacto controlada, gerando seções que a equipe técnica processa com algoritmos de inversão tomográfica para obter modelos 2D ou 3D de velocidade. Em projetos que exigem correlação geotécnica direta, o dado sísmico ganha ainda mais valor quando interpretado junto com os resultados de granulometria e limites de Atterberg de amostras coletadas em furos próximos, construindo um modelo geomecânico consistente que o construtor consegue usar na prática.

Considerações locais

A Baixada Fluminense tem histórico de recalques diferenciais severos, e em Duque de Caxias a alternância entre períodos de chuva intensa e estiagem muda o estado de saturação do solo superficial, alterando a velocidade sísmica medida em campanhas distintas. Ignorar esses contrastes sazonais pode levar a interpretações erradas do perfil geofísico. Outro risco comum é a presença de camadas ocultas de baixa velocidade — uma lente de argila mole sob um aterro compactado, por exemplo — que a refração convencional não resolve bem se o levantamento não for planejado com offset suficiente. O laboratório executa o processamento com inversão tomográfica por diferenças finitas, o que ajuda a contornar essas limitações, mas a chave está no desenho do arranjo de campo e na combinação com dados diretos como o ensaio de placa em carga quando a dúvida é sobre a deformabilidade do pacote superficial.

Valores típicos

Parâmetro	Valor típico
Método sísmico	Refração e reflexão de alta resolução
Profundidade de investigação típica	5 a 100+ m conforme fonte e geologia
Geofones utilizados	4.5 Hz / 10 Hz (arranjo linear ou 2D)
Parâmetro medido	Vp, Vs, razão de Poisson, módulo de cisalhamento
Norma de referência	ABNT NBR 15985:2011
Formato de entrega	Seções 2D, mapas de contorno e modelo 3D
Compatível com	Projetos de fundação, túneis, contenções e viário

Serviços técnicos associados

Investigação para fundações e contenções

Perfis sísmicos 2D ao longo do eixo de carregamento da estrutura, correlacionando Vp e Vs com módulo de elasticidade e parâmetros de resistência. Ideal para definir a profundidade do impenetrável à percussão e identificar zonas de baixa rigidez que exigem reforço com estacas ou solo-cimento.

Mapeamento geofísico para túneis e escavações

Levantamento por reflexão de alta resolução para detectar descontinuidades, falhas e variações litológicas no maciço ao longo do traçado. O modelo de velocidades alimenta simulações numéricas de escavação sequencial e análise de convergência, reduzindo riscos de colapso.

Perguntas frequentes

Qual a diferença entre refração e reflexão sísmica em Caxias?

A refração mapeia camadas onde a velocidade aumenta com a profundidade — ótima para definir topo rochoso e espessura de solo. A reflexão capta contrastes de impedância acústica, incluindo camadas de baixa velocidade que a refração não enxerga. Em Duque de Caxias, onde lentes de argila orgânica são comuns, a combinação dos dois métodos entrega uma imagem mais completa do subsolo.

Quanto custa uma campanha de tomografia sísmica na Baixada Fluminense?

O investimento varia conforme a extensão do perfil, a profundidade alvo e a complexidade logística. Para um levantamento típico em Duque de Caxias, os valores se situam entre R$5.660 e R$13.910, dependendo da quantidade de canais ativos, do tipo de fonte sísmica e do processamento exigido. Enviamos uma proposta detalhada após entender o objetivo da investigação.

Quanto tempo leva uma campanha de sísmica?

A aquisição em campo costuma levar de um a três dias, dependendo do comprimento da linha. O processamento e interpretação, com inversão tomográfica e geração de seções finais, é entregue em até dez dias úteis após a coleta dos dados. Se houver urgência no cronograma da obra, podemos priorizar a entrega.

A sísmica funciona em terreno urbano com ruído?

Funciona, mas exige cuidados. Em áreas urbanas de Duque de Caxias com tráfego intenso, a equipe programa a aquisição em horários de menor ruído e usa empilhamento de tiros para melhorar a relação sinal-ruído. Geofones de 10 Hz também ajudam a filtrar vibrações de baixa frequência atrapalhando o registro.
